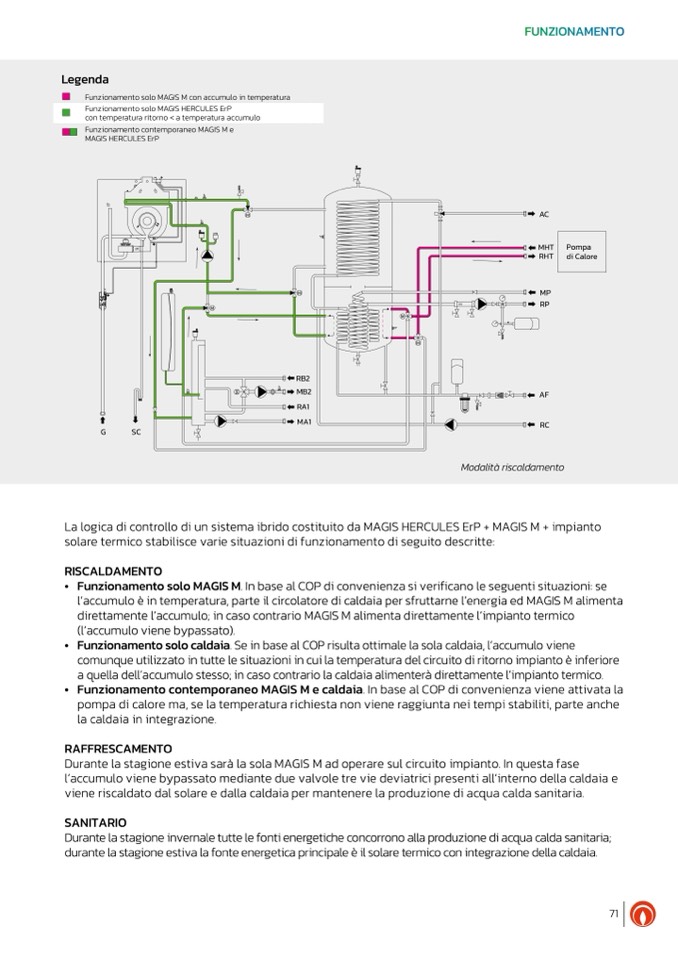

FUNZIONAMENTO

Legenda

Lorem ipsum

Funzionamento solo MAGIS M con accumulo in temperatura

Funzionamento solo MAGIS HERCULES ErP

con temperatura ritorno < a temperatura accumulo

Funzionamento contemporaneo MAGIS M e

MAGIS HERCULES ErP

M

G

SC

RB2

MB2

RA1

MA1

AF

RC

Modalità riscaldamento

M

M

AC

MHT

RHT

M

MP

RP

M

M

Pompa

di Calore

La logica di controllo di un sistema ibrido costituito da MAGIS HERCULES ErP + MAGIS M + impianto

solare termico stabilisce varie situazioni di funzionamento di seguito descritte:

RISCALDAMENTO

• Funzionamento solo MAGIS M. In base al COP di convenienza si verificano le seguenti situazioni: se

l’accumulo è in temperatura, parte il circolatore di caldaia per sfruttarne l’energia ed MAGIS M alimenta

direttamente l’accumulo; in caso contrario MAGIS M alimenta direttamente l’impianto termico

(l’accumulo viene bypassato).

• Funzionamento solo caldaia. Se in base al COP risulta ottimale la sola caldaia, l’accumulo viene

comunque utilizzato in tutte le situazioni in cui la temperatura del circuito di ritorno impianto è inferiore

a quella dell’accumulo stesso; in caso contrario la caldaia alimenter

à direttamente l’impianto termico.

• Funzionamento contemporaneo MAGIS M e caldaia. In base al COP di convenienza viene attivata la

pompa di calore ma, se la temperatura richiesta non viene raggiunta nei tempi stabiliti, parte anche

la caldaia in integrazione.

RAFFRESCAMENTO

Durante la stagione estiva sarà la sola MAGIS M ad operare sul circuito impianto. In questa fase

l’accumulo viene bypassato mediante due valvole tre vie deviatrici presenti all’interno della caldaia e

viene riscaldato dal solare e dalla caldaia per mantenere la produzione di acqua calda sanitaria.

SANITARIO

Durante la stagione invernale tutte le fonti energetiche concorrono alla produzione di acqua calda sanitaria;

durante la stagione estiva la fonte energetica principale è il solare termico con integrazione della caldaia.
