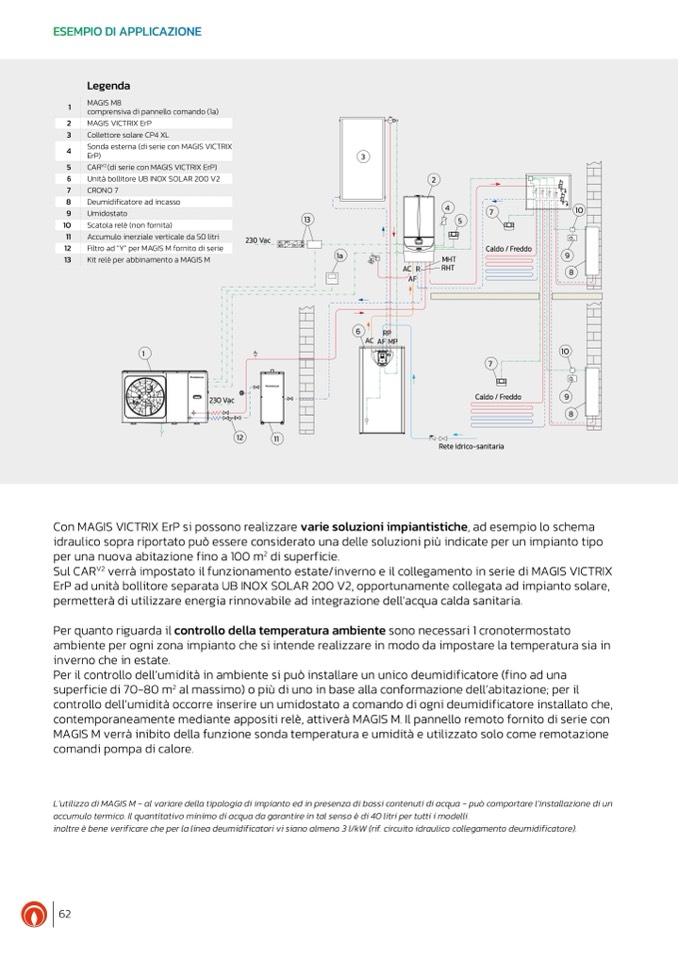

ESEMPIO DI APPLICAZIONE
Legenda
MAGIS M8
comprensiva di pannello comando (1a)
2
MAGIS VICTRIX ErP
3
Collettore solare CP4 XL
Sonda esterna (di serie con MAGIS VICTRIX
ErP)
5
CAR
V2
(di serie con MAGIS VICTRIX ErP)
6
Unit
à bollitore UB INOX SOLAR 200 V2
7
CRONO 7
8
Deumidificatore ad incasso
9
Umidostato
10
Scatola rel
è (non fornita)
11
Accumulo inerziale verticale da 50 litri
12
Filtro ad "Y" per MAGIS M fornito di serie
13
Kit relè per abbinamento a MAGIS M
1
230 Vac
Con MAGIS VICTRIX ErP si possono realizzare varie soluzioni impiantistiche, ad esempio lo schema
idraulico sopra riportato pu
ò essere considerato una delle soluzioni pi
ù indicate per un impianto tipo
per una nuova abitazione fino a 100 m
2
di superficie.
Sul CAR
V2
verrà impostato il funzionamento estate/inverno e il collegamento in serie di MAGIS VICTRIX
ErP ad unit
à bollitore separata UB INOX SOLAR 200 V2, opportunamente collegata ad impianto solare,
permetter
à di utilizzare energia rinnovabile ad integrazione dell'acqua calda sanitaria.
Per quanto riguarda il controllo della temperatura ambiente sono necessari 1 cronotermostato
ambiente per ogni zona impianto che si intende realizzare in modo da impostare la temperatura sia in
inverno che in estate.
Per il controllo dell’umidit
à in ambiente si può installare un unico deumidificatore (fino ad una
superficie di 70-80 m
2
al massimo) o più di uno in base alla conformazione dell’abitazione; per il
controllo dell’umidità occorre inserire un umidostato a comando di ogni deumidificatore installato che,
contemporaneamente mediante appositi relè, attiver
à MAGIS M. Il pannello remoto fornito di serie con
MAGIS M verrà inibito della funzione sonda temperatura e umidità e utilizzato solo come remotazione
comandi pompa di calore.
L’utilizzo di MAGIS M - al variare della tipologia di impianto ed in presenza di bassi contenuti di acqua - può comportare l’installazione di un
accumulo termico. Il quantitativo minimo di acqua da garantire in tal senso
è di 40 litri per tutti i modelli.
inoltre
è bene verificare che per la linea deumidificatori vi siano almeno 3 l/kW (rif. circuito idraulico collegamento deumidificatore).
62
1
4
3
12
11
Rete idrico-sanitaria
230 Vac
7
Caldo / Freddo
9
8
7
Caldo / Freddo
9
8
2
13
5
1a
4
MHT
AC R
RHT
AF
6
AC AF
RP
MP
10
10
