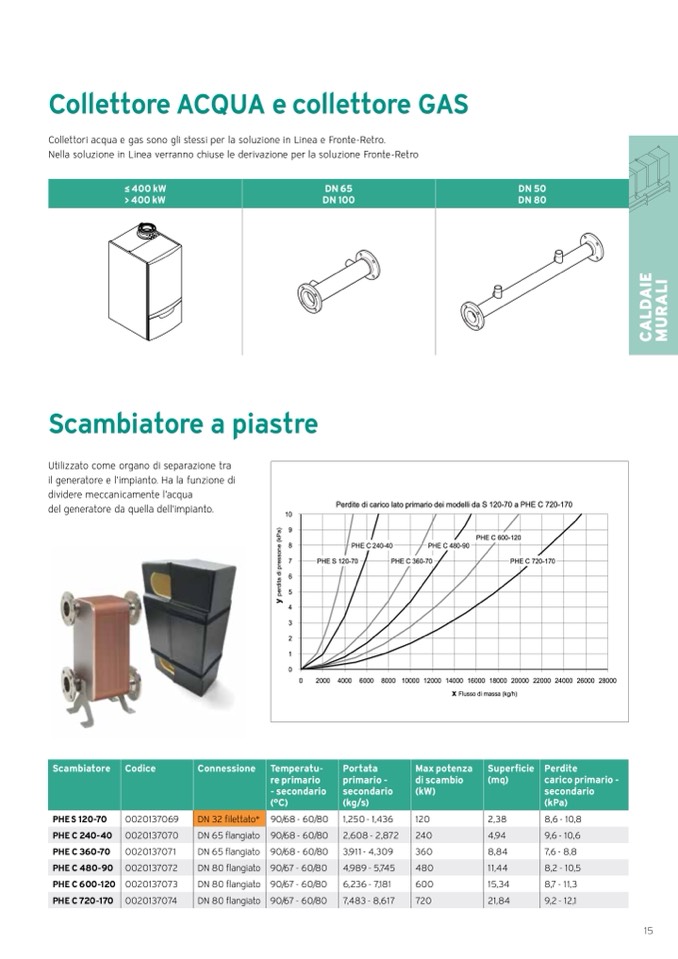

Collettore ACQUA e collettore GAS
Collettori acqua e gas sono gli stessi per la soluzione in Linea e Fronte-Retro.
Nella soluzione in Linea verranno chiuse le derivazione per la soluzione Fronte-Retro
C
A
L
D
A
I
E
M
U
R
A
L
I
≤400kW
>400kW
DN65
DN 100
DN 50
DN 80
Scambiatore a piastre
Utilizzato come organo di separazione tra
il generatore e l’impianto. Ha la funzione di
dividere meccanicamente l’acqua
del generatore da quella dell’impianto.
10
9
8
7
6
5
4
3
2
1
0
Perdite di carico lato primario dei modelli da S 120-70 a PHE C 720-170
0
2000 4000 6000 8000 10000 12000 14000 16000 18000 20000 22000 24000 26000 28000
x
Flusso di massa (kg/h)
PHE C 600-120
PHE C 240-40
PHE C 480-90
PHE S 120-70
HE C 360-70
PHE C 720-170
P
y
p
e
r
d
i
t
a
d
i
p
r
e
s
s
o
n
e
(
k
P
a
)
Scambiatore
Codice
0020137070
Connessione
DN 65 flangiato
Temperatu-
re primario
- secondario
(°C)
90/68 - 60/80
Portata
primario -
secondario
(kg/s)
2,608 - 2,872
Max potenza
di scambio
(kW)
240
Superficie
(mq)
4,94
Perdite
carico primario -
secondario
(kPa)
PHE C 240-40
DN 32 filettato*
9,6 - 10,6
PHE S 120-70
PHE C 360-70
PHE C 600-120
0020137069
0020137071
0020137073
DN 65 flangiato
DN 80 flangiato
90/68 - 60/80
90/68 - 60/80
90/67 - 60/80
1,250 - 1,436
120
2,38
3,911 - 4,309
360
8,84
6,236 - 7,181
600
15,34
8,6 - 10,8
7,6 - 8,8
8,7 - 11,3
PHE C 480-90
0020137072
DN 80 flangiato
90/67 - 60/80
4,989 - 5,745
480
11,44
8,2 - 10,5
PHE C 720-170
0020137074
DN 80 flangiato
90/67 - 60/80
7,483-8,617
720
21,84
9,2-12,1
