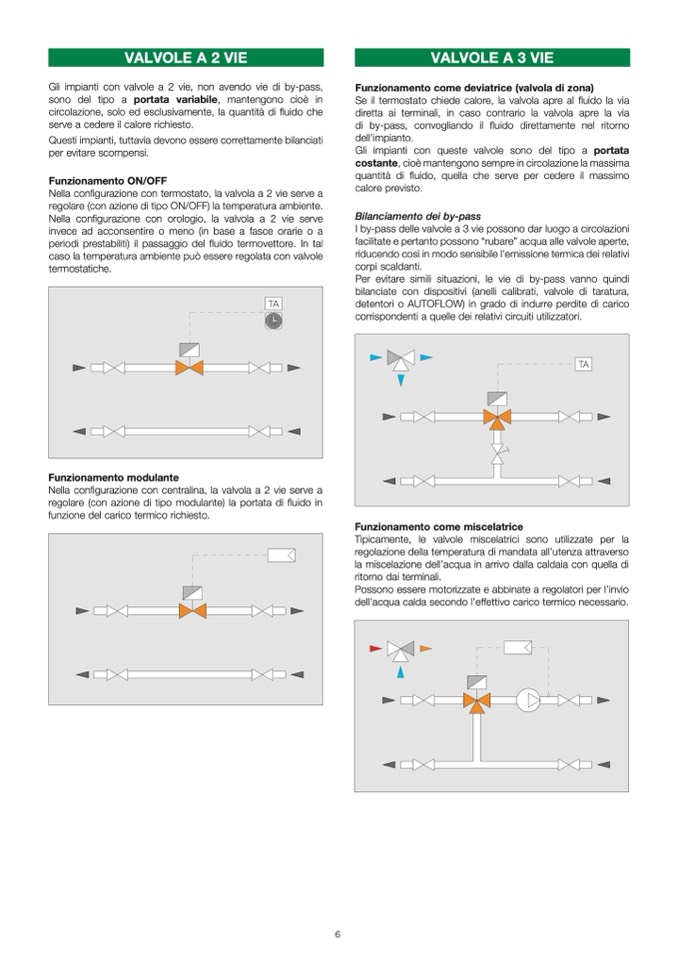

VALVOLE A 2 VIE
Gli impianti con valvole a 2 vie, non avendo vie di by-pass,
sono del tipo a portata variabile, mantengono cio
è in
circolazione, solo ed esclusivamente, la quantit
à di fluido che
serve a cedere il calore richiesto.
Questi impianti, tuttavia devono essere correttamente bilanciati
per evitare scompensi.
Funzionamento ON/OFF
Nella configurazione con termostato, la valvola a 2 vie serve a
regolare (con azione di tipo ON/OFF) la temperatura ambiente.
Nella configurazione con orologio, la valvola a 2 vie serve
invece ad acconsentire o meno (in base a fasce orarie o a
periodi prestabiliti) il passaggio del
fluido termovettore. In tal
caso la temperatura ambiente può essere regolata con valvole
termostatiche.
VALVOLE A 3 VIE
Funzionamento come deviatrice (valvola di zona)
Se il termostato chiede calore, la valvola apre al fluido la via
diretta ai terminali, in caso contrario la valvola apre la via
di by-pass, convogliando il fluido direttamente nel ritorno
dell’impianto.
Gli impianti con queste valvole sono del tipo a portata
costante, cioè mantengono sempre in circolazione la massima
quantità di fluido, quella che serve per cedere il massimo
calore previsto.
Bilanciamento dei by-pass
I by-pass delle valvole a 3 vie possono dar luogo a circolazioni
facilitate e pertanto possono “rubare” acqua alle valvole aperte,
riducendo così in modo sensibile l’emissione termica dei relativi
corpi scaldanti.
Per evitare simili situazioni, le vie di by-pass vanno quindi
bilanciate con dispositivi (anelli calibrati, valvole di taratura,
detentori o AUTOFLOW) in grado di indurre perdite di carico
corrispondenti a quelle dei relativi circuiti utilizzatori.
Funzionamento modulante
Nella con
figurazione con centralina, la valvola a 2 vie serve a
regolare (con azione di tipo modulante) la portata di fluido in
funzione del carico termico richiesto.
Funzionamento come miscelatrice
Tipicamente, le valvole miscelatrici sono utilizzate per la
regolazione della temperatura di mandata all’utenza attraverso
la miscelazione dell’acqua in arrivo dalla caldaia con quella di
ritorno dai terminali.
Possono essere motorizzate e abbinate a regolatori per l’invio
dell’acqua calda secondo l’effettivo carico termico necessario.
TA
TA
TA
TA
TA
TA
TA
TA
