Modalit

à di funzionamento e applicazione

Sono adatte all’installazione in circuiti chiusi di riscaldamento e raffrescamento.

Hanno valori del coefficiente di portata adeguati per il controllo di zone con ampie dimensioni in cui sono

richieste grandi portate di funzionamento.

Sono caratterizzate da una via di regolazione principale con caratteristica equipercentuale ed una via di

by-pass con caratteristica lineare. Tale caratteristica di regolazione garantisce una miglior risposta del sistema

alle varie condizioni di carico.

Sono dotate di un otturatore del tipo a globo e possono essere abbinate esclusivamente a servomotori

proporzionali con segnale di comando 0–10 V oppure 2 o 3 punti, serie 636.

Tipo

Com.

Appl.

Kv

2 pt

2 pt

2 pt

2 pt

3 pt

3 pt

3 pt

3 pt

0–10 V

0–10 V

0–10 V

M

M

0–10 V

Codice

636004

Servomotore per valvole di regolazione

filettate

serie 636.

Alimentazione: 24 V.

Segnale di comando: 2 punti, 3 punti, 0–10 V.

Segnale di feedback: 0–10 V.

Assorbimento: 8,5 VA.

Grado di protezione: IP 54.

Tempo di manovra: 35 s, 60 s, 120 s.

Campo di temperatura ambiente: -10–55 °C.

Tensione

Forza nominale

V

(N)

Codice

24

250

636014

636

depl. 01354

Servomotore per valvole di regolazione filettate

serie 636.

Alimentazione: 230 V.

Segnale di comando: 2 punti, 3 punti.

Segnale di feedback: 0–10 V.

Assorbimento: 4 VA.

Grado di protezione: IP 54.

Tempo di manovra: 120 s.

Campo di temperatura ambiente: -10–55 °C.

Tensione

Forza nominale

V

(N)

230

500

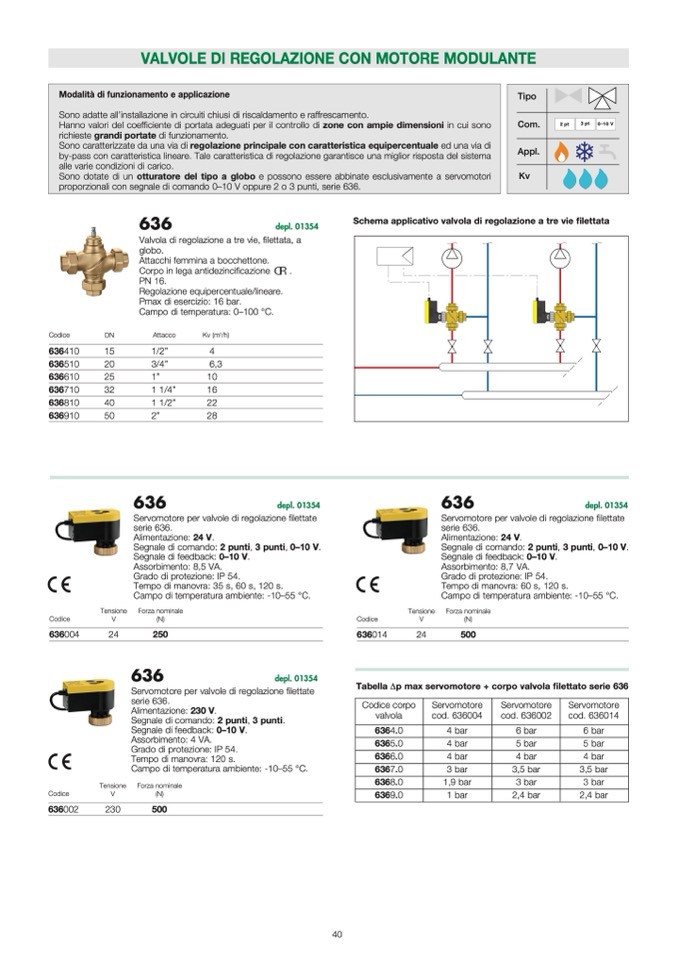

VALVOLE DI REGOLAZIONE CON MOTORE MODULANTE

M

M

636

depl. 01354

Valvola di regolazione a tre vie, filettata, a

globo.

Attacchi femmina a bocchettone.

Corpo in lega antidezincificazione

.

PN 16.

Regolazione equipercentuale/lineare.

Pmax di esercizio: 16 bar.

Campo di temperatura: 0–100 °C.

2 pt

3 pt 0–10 V

1

2

1

2

3

Schema applicativo valvola di regolazione a tre vie

filettata

1

2

1

2

3

M

M

1

2

1

2

3

M

M

1

2

1

M

1

2

1

M

A

A

B

B

A

A

B

B

Codice

636410

636510

636610

636710

636810

636910

DN

Attacco

15

1/2”

20

3/4”

25

1”

32

1 1/4”

40

1 1/2”

50

2”

636

Kv (m

3

/h)

4,0

6,3

10,0

16,0

22,0

28,0

depl. 01354

636

depl. 01354

Servomotore per valvole di regolazione filettate

serie 636.

Alimentazione: 24 V.

Segnale di comando: 2 punti, 3 punti, 0–10 V.

Segnale di feedback: 0–10 V.

Assorbimento: 8,7 VA.

Grado di protezione: IP 54.

Tempo di manovra: 60 s, 120 s.

Campo di temperatura ambiente: -10–55 °C.

Tensione

Forza nominale

V

(N)

24

500

Tabella Δp max servomotore + corpo valvola filettato serie 636

Codice corpo

valvola

6364.0

6365.0

A

AB

6366.0

6367.0

6368.0

6369.0

B

Servomotore

cod. 636004

4 bar

4 bar

4 bar

3 bar

1,9 bar

1 bar

Servomotore

cod. 636002

6 bar

5 bar

4 bar

3,5 bar

3 bar

2,4 bar

Servomotore

cod. 636014

6 bar

5 bar

4 bar

3,5 bar

3 bar

2,4 bar

Codice

636002

40
