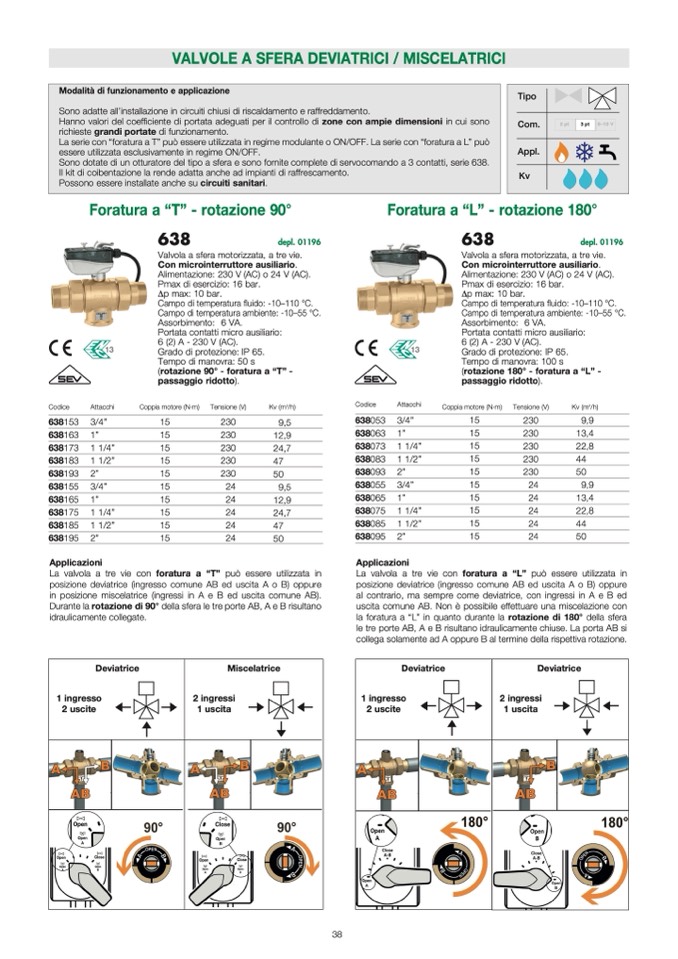

VALVOLE A SFERA DEVIATRICI / MISCELATRICI

M

M

1

2

1

M

1

2

1

2

3

1

2

1

2

3

M

1

2M1

1

2

M1

2

3

Modalit

à di funzionamento e applicazione

Sono adatte all’installazione in circuiti chiusi di riscaldamento e raffreddamento.

Hanno valori del coefficiente di portata adeguati per il controllo di zone con ampie dimensioni in cui sono

richieste grandi portate di funzionamento.

La serie con “foratura a T” pu

ò essere utilizzata in regime modulante o ON/OFF. La serie con “foratura a L” pu

essere utilizzata esclusivamente in regime ON/OFF.

Sono dotate di un otturatore del tipo a sfera e sono fornite complete di servocomando a 3 contatti, serie 638.

Il kit di coibentazione la rende adatta anche ad impianti di raffrescamento.

Possono essere installate anche su circuiti sanitari.

Tipo

Com.

Appl.

Kv

2 pt

2 pt

2 pt

2 pt

2 pt

3 pt

3 pt

3 pt

3 pt

3 pt

0–10 V

0–10 V

0–10 V

0–10 V

0–10 V

M

M

M

M

Foratura a “T” - rotazione 90°

Foratura a “L” - rotazione 180°

638

depl. 01196

Valvola a sfera motorizzata, a tre vie.

Con microinterruttore ausiliario.

Alimentazione: 230 V (AC) o 24 V (AC).

Pmax di esercizio: 16 bar.

Δp max: 10 bar.

Campo di temperatura

fluido: -10–110 °C.

Campo di temperatura ambiente: -10–55 °C.

Assorbimento: 6 VA.

Portata contatti micro ausiliario:

6 (2) A - 230 V (AC).

Grado di protezione: IP 65.

Tempo di manovra: 50 s

(rotazione 90° - foratura a “T” -

passaggio ridotto).

638

depl. 01196

Valvola a sfera motorizzata, a tre vie.

Con microinterruttore ausiliario.

Alimentazione: 230 V (AC) o 24 V (AC).

Pmax di esercizio: 16 bar.

Δp max: 10 bar.

Campo di temperatura fluido: -10–110 °C.

Campo di temperatura ambiente: -10–55 °C.

Assorbimento: 6 VA.

Portata contatti micro ausiliario:

6 (2) A - 230 V (AC).

Grado di protezione: IP 65.

Tempo di manovra: 100 s

(rotazione 180° - foratura a “L” -

passaggio ridotto).

Codice

638153

638163

638173

638183

638193

638155

638165

638175

638185

638195

Attacchi

3/4”

1”

1 1/4”

1 1/2”

2”

3/4”

1”

1 1/4”

1 1/2”

2”

Coppia motore (N·m)

15

15

15

15

15

15

15

15

15

15

Tensione (V)

230

230

230

230

230

224

224

224

224

224

Kv (m

3

/h)

19,5

12,9

24,7

47,1

50,0

19,5

12,9

24,7

47,1

50,0

Codice

Attacchi

638053 3/4”

638063 1”

638073 1 1/4”

638083 1 1/2”

638093 2”

638055 3/4”

638065 1”

638075 1 1/4”

638085 1 1/2”

638095 2”

Coppia motore (N·m)

15

15

15

15

15

15

15

15

15

15

Tensione (V)

230

230

230

230

230

224

224

224

224

224

Kv (m

3

/h)

19,9

13,4

22,8

44,2

50,0

19,9

13,4

22,8

44,2

50,0

Applicazioni

La valvola a tre vie con foratura a “T” può essere utilizzata in

posizione deviatrice (ingresso comune AB ed uscita A o B) oppure

in posizione miscelatrice (ingressi in A e B ed uscita comune AB).

Durante la rotazione di 90° della sfera le tre porte AB, A e B risultano

idraulicamente collegate.

Deviatrice

1 ingresso

2 uscite

Miscelatrice

2 ingressi

1 uscita

Deviatrice

1 ingresso

2 uscite

Deviatrice

2 ingressi

1 uscita

38

Applicazioni

La valvola a tre vie con foratura a “L” può essere utilizzata in

posizione deviatrice (ingresso comune AB ed uscita A o B) oppure

al contrario, ma sempre come deviatrice, con ingressi in A e B ed

uscita comune AB. Non

è possibile effettuare una miscelazione con

la foratura a “L” in quanto durante la rotazione di 180° della sfera

le tre porte AB, A e B risultano idraulicamente chiuse. La porta AB si

collega solamente ad A oppure B al termine della rispettiva rotazione.
