Codice
644346
644356
644357
644366
644348
644358
644359
644368
Codice
644342
644352
644353
644362
644344
644354
644355
644364
Tensione
V
1/2”
230
3/4”
230
3/4”
230
1”
230
1/2”
24
3/4”
24
3/4”
24
1”
24
Kv (m
3
/h)
3,9
3,9
8,6
9,0
3,9
3,9
8,6
9,0
6443
depl. 01132
Valvola a sfera a tre vie deviatrice, motorizzata.
Pmax di esercizio: 10 bar.
Δp max: 10 bar.
Campo di temperatura: -5–110 °C.
Completa di motore con comando
a 3 contatti.
Con microinterruttore ausiliario.
Alimentazione: 230 V (AC) o 24 V (AC).
Assorbimento: 8 VA.
Portata contatti micro ausiliario: 0,8 A (230 V).
Campo temperatura ambiente: 0–55 °C.
Grado di protezione:
IP 44 (asta di comando in verticale).
IP 40 (asta di comando in orizzontale).
Tempo di manovra: 10 s (rotazione 90°).
Lunghezza cavo di alimentazione: 100 cm.
PATENT.
Tensione
3
V
Kv (m /h)
1/2”
230
3,9
3/4”
230
3,9
3/4”
230
8,6
1”
230
9,0
1/2”
24
3,9
3/4”
24
3,9
3/4”
24
8,6
1”
24
9,0
6443
depl. 01132
Applicazioni come valvola deviatrice
Schema di funzionamento valvole serie 6443
Tempo di manovra 10 s e 40 s - foratura a “T”
36
Valvola a sfera a tre vie deviatrice, motorizzata.
Pmax di esercizio: 10 bar.
Δp max: 10 bar.
Campo di temperatura: -5–110 °C.
Completa di motore con comando
a 3 contatti.
Con microinterruttore ausiliario.
Alimentazione: 230 V (AC) o 24 V (AC).
Assorbimento: 4 VA.
Portata contatti micro ausiliario: 0,8 A (230 V).
Campo temperatura ambiente: 0–55 °C.
Grado di protezione:
IP 44 (asta di comando in verticale).
IP 40 (asta di comando in orizzontale).
Tempo di manovra: 40 s (rotazione 90°).
Lunghezza cavo di alimentazione: 100 cm.
PATENT.
1
2
1
2
3
M
M
M
1
2
1
2
3
M
M
1
2
1
2
3
1
2
1
1
2
1
M

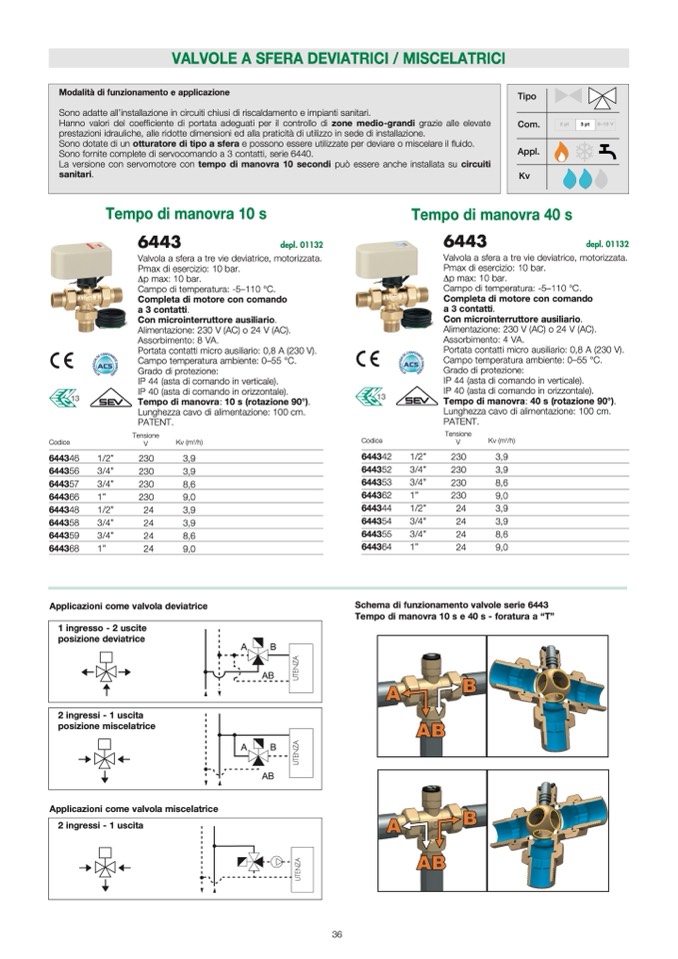

VALVOLE A SFERA DEVIATRICI / MISCELATRICI
Modalit
à di funzionamento e applicazione
Sono adatte all’installazione in circuiti chiusi di riscaldamento e impianti sanitari.
Hanno valori del coef
ficiente di portata adeguati per il controllo di zone medio-grandi grazie alle elevate
prestazioni idrauliche, alle ridotte dimensioni ed alla praticit
à di utilizzo in sede di installazione.
Sono dotate di un otturatore di tipo a sfera e possono essere utilizzate per deviare o miscelare il fluido.
Sono fornite complete di servocomando a 3 contatti, serie 6440.
La versione con servomotore con tempo di manovra 10 secondi pu
ò essere anche installata su circuiti
sanitari.
Tipo
Com.
Appl.
Kv
M
M
1
2
1
2
3
2 pt
3 pt
M
M
0–10 V
0–10 V
0–10 V
0–10 V
0–10 V
2 pt
2 pt
2 pt
2 pt
3 pt
3 pt
3 pt
3 pt
Tempo di manovra 10 s
Tempo di manovra 40 s
U
T
E
N
Z
A
U
T
E
N
Z
A
1 ingresso - 2 uscite
posizione deviatrice
A
B
AB
U
T
E
N
Z
A
2 ingressi - 1 uscita
posizione miscelatrice
U
T
E
N
Z
A
A
B
AB
Applicazioni come valvola miscelatrice
2 ingressi - 1 uscita
U
T
E
N
Z
A
