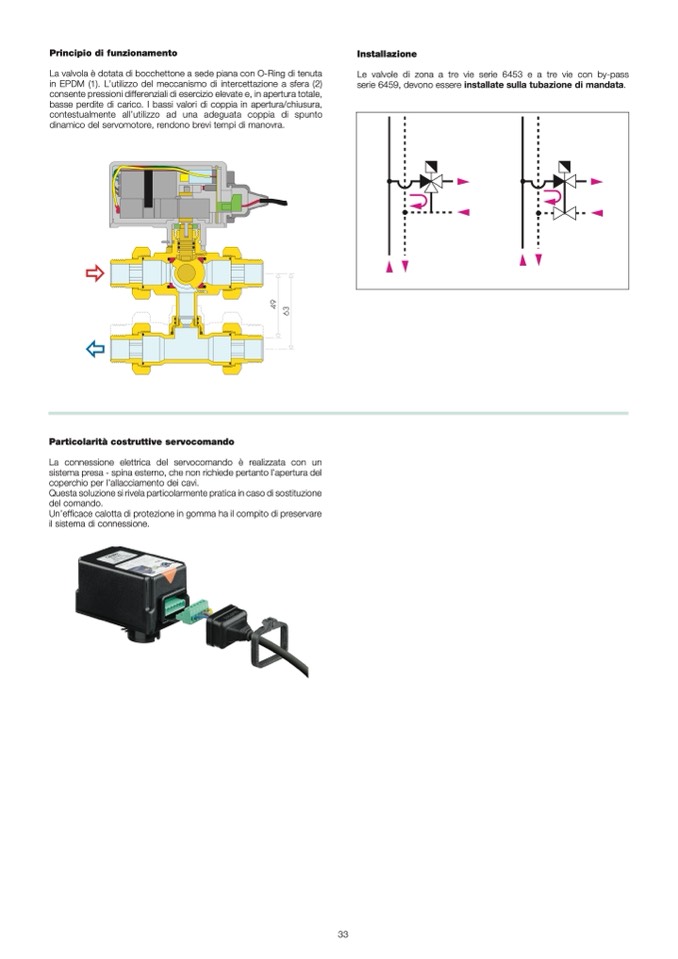

Principio di funzionamento
La valvola
è dotata di bocchettone a sede piana con O-Ring di tenuta
in EPDM (1). L’utilizzo del meccanismo di intercettazione a sfera (2)
consente pressioni differenziali di esercizio elevate e, in apertura totale,
basse perdite di carico. I bassi valori di coppia in apertura/chiusura,
contestualmente all’utilizzo ad una adeguata coppia di spunto
dinamico del servomotore, rendono brevi tempi di manovra.
Installazione
Le valvole di zona a tre vie serie 6453 e a tre vie con by-pass
serie 6459, devono essere installate sulla tubazione di mandata.
Particolarità costruttive servocomando
La connessione elettrica del servocomando
è realizzata con un
sistema presa - spina esterno, che non richiede pertanto l’apertura del
coperchio per l’allacciamento dei cavi.
Questa soluzione si rivela particolarmente pratica in caso di sostituzione
del comando.
Un’ef
ficace calotta di protezione in gomma ha il compito di preservare
il sistema di connessione.
