VALVOLE DI ZONA A 2 VIE CON COMANDO A 3 PUNTI
1
2
1
2
3
M
M
1
2
1
2
3
M
M
1
2
1
M
1
2
1
M
Tipo
Com.
Appl.
Kv
M
M
1
2
1
2
3
0–10 V
0–10 V
0–10 V
0–10 V
0–10 V
2 pt
3 pt
M
M
2 pt
2 pt
2 pt
2 pt
3 pt
3 pt
3 pt
3 pt

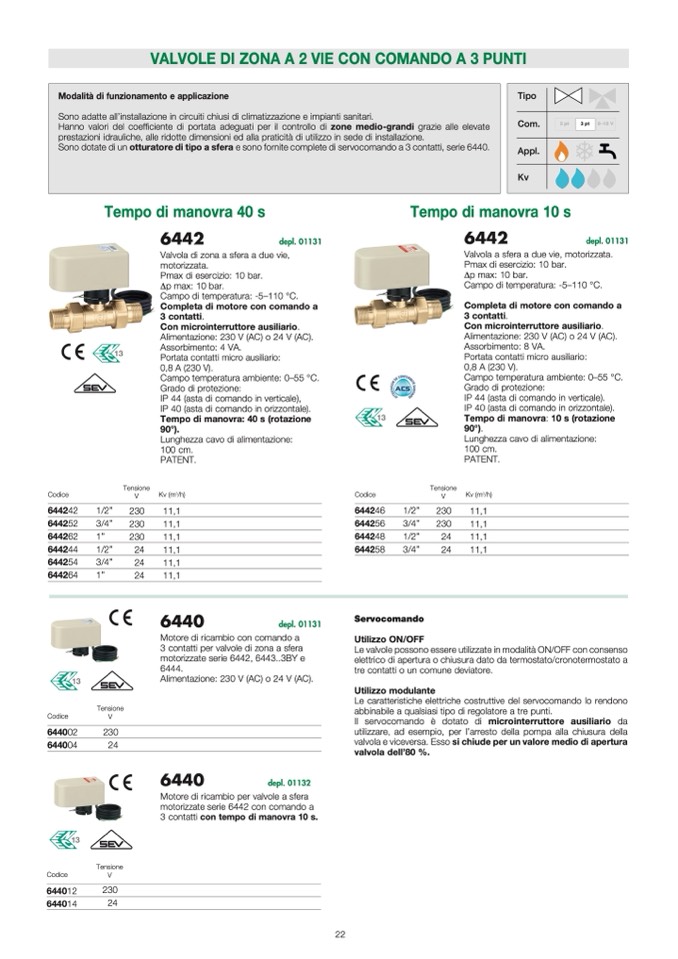

Modalità di funzionamento e applicazione
Sono adatte all’installazione in circuiti chiusi di climatizzazione e impianti sanitari.
Hanno valori del coefficiente di portata adeguati per il controllo di zone medio-grandi grazie alle elevate
prestazioni idrauliche, alle ridotte dimensioni ed alla praticità di utilizzo in sede di installazione.
Sono dotate di un otturatore di tipo a sfera e sono fornite complete di servocomando a 3 contatti, serie 6440.
Tempo di manovra 40 s
6442
depl. 01131
1
2
1
2
3
Tempo di manovra 10 s
6442
depl. 01131
Valvola a sfera a due vie, motorizzata.
Pmax di esercizio: 10 bar.
Δp max: 10 bar.
Campo di temperatura: -5–110 °C.
Completa di motore con comando a
3 contatti.
Con microinterruttore ausiliario.
Alimentazione: 230 V (AC) o 24 V (AC).
Assorbimento: 8 VA.
Portata contatti micro ausiliario:
0,8 A (230 V).
Campo temperatura ambiente: 0–55 °C.
Grado di protezione:
IP 44 (asta di comando in verticale).
IP 40 (asta di comando in orizzontale).
Tempo di manovra: 10 s (rotazione
90°).
Lunghezza cavo di alimentazione:
100 cm.
PATENT.
Codice
644246
1/2”
230
11,1
644248
1/2”
24
11,1
644258
3/4”
24
11,1
Servocomando
Utilizzo ON/OFF
Le valvole possono essere utilizzate in modalit
à ON/OFF con consenso
elettrico di apertura o chiusura dato da termostato/cronotermostato a
tre contatti o un comune deviatore.
Utilizzo modulante
Le caratteristiche elettriche costruttive del servocomando lo rendono
abbinabile a qualsiasi tipo di regolatore a tre punti.
Il servocomando è dotato di microinterruttore ausiliario da
utilizzare, ad esempio, per l’arresto della pompa alla chiusura della
valvola e viceversa. Esso si chiude per un valore medio di apertura
valvola dell’80 %.
Codice
644242
644252
644262
644244
644254
644264
Valvola di zona a sfera a due vie,
motorizzata.
Pmax di esercizio: 10 bar.
Δp max: 10 bar.
Campo di temperatura: -5–110 °C.
Completa di motore con comando a
3 contatti.
Con microinterruttore ausiliario.
Alimentazione: 230 V (AC) o 24 V (AC).
Assorbimento: 4 VA.
Portata contatti micro ausiliario:
0,8 A (230 V).
Campo temperatura ambiente: 0–55 °C.
Grado di protezione:
IP 44 (asta di comando in verticale),
IP 40 (asta di comando in orizzontale).
Tempo di manovra: 40 s (rotazione
90°).
Lunghezza cavo di alimentazione:
100 cm.
PATENT.
Tensione
V
Kv (m
3
/h)
1/2”
230
11,1
3/4”
230
11,1
1”
230
11,1
1/2”
24
11,1
3/4”
24
11,1
1”
24
11,1
Tensione
V
Kv (m
3
/h)
644256
3/4”
230
11,1
Tensione
Codice
V
644002
230
644004
24
6440
depl. 01131
Motore di ricambio con comando a
3 contatti per valvole di zona a sfera
motorizzate serie 6442, 6443..3BY e
6444.
Alimentazione: 230 V (AC) o 24 V (AC).
6440
depl. 01132
Motore di ricambio per valvole a sfera
motorizzate serie 6442 con comando a
3 contatti con tempo di manovra 10 s.
Codice
644012
644014
Tensione
V
230
24
