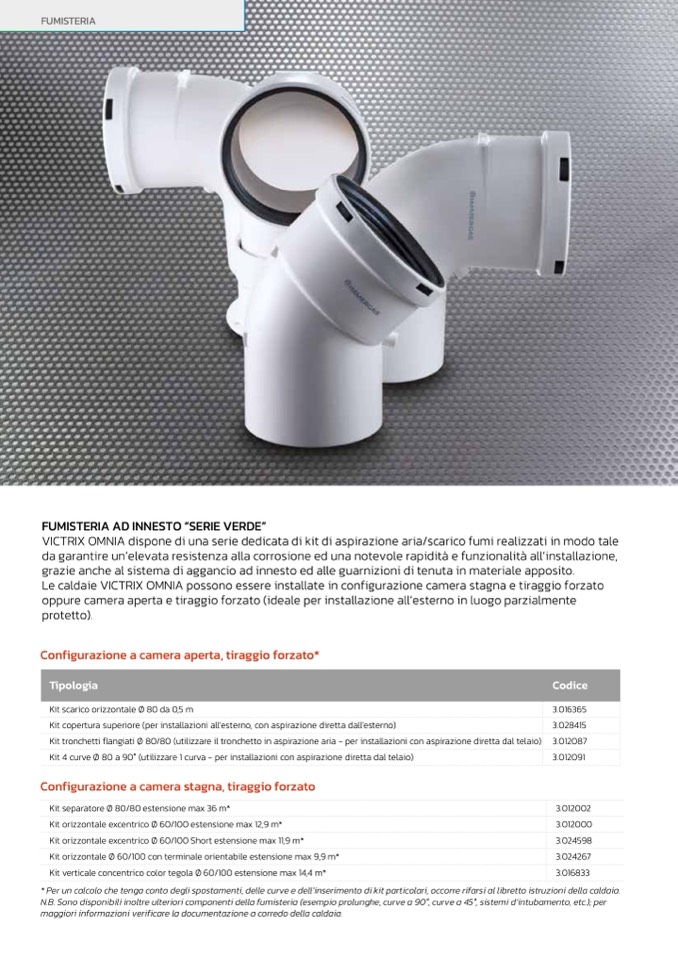

FUMISTERIA

FUMISTERIA AD INNESTO “SERIE VERDE”

VICTRIX OMNIA dispone di una serie dedicata di kit di aspirazione aria/scarico fumi realizzati in modo tale

da garantire un’elevata resistenza alla corrosione ed una notevole rapidità e funzionalità all’installazione,

grazie anche al sistema di aggancio ad innesto ed alle guarnizioni di tenuta in materiale apposito.

Le caldaie VICTRIX OMNIA possono essere installate in configurazione camera stagna e tiraggio forzato

oppure camera aperta e tiraggio forzato (ideale per installazione all’esterno in luogo parzialmente

protetto).

Configurazione a camera aperta, tiraggio forzato*

Kit scarico orizzontale Ø 80 da 0,5 m

Kit copertura superiore (per installazioni all’esterno, con aspirazione diretta dall’esterno)

Kit tronchetti flangiati Ø 80/80 (utilizzare il tronchetto in aspirazione aria - per installazioni con aspirazione diretta dal telaio)

Kit 4 curve Ø 80 a 90° (utilizzare 1 curva - per installazioni con aspirazione diretta dal telaio)

Configurazione a camera stagna, tiraggio forzato

Kit separatore Ø 80/80 estensione max 36 m*

Kit orizzontale excentrico Ø 60/100 estensione max 12,9 m*

Kit orizzontale excentrico Ø 60/100 Short estensione max 11,9 m*

Kit orizzontale Ø 60/100 con terminale orientabile estensione max 9,9 m*

Kit verticale concentrico color tegola Ø 60/100 estensione max 14,4 m*

3.016365

3.028415

3.012087

3.012091

3.012002

3.012000

3.024598

3.024267

3.016833

Tipologia

Codice

* Per un calcolo che tenga conto degli spostamenti, delle curve e dell’inserimento di kit particolari, occorre rifarsi al libretto istruzioni della caldaia.

N.B. Sono disponibili inoltre ulteriori componenti della fumisteria (esempio prolunghe, curve a 90°, curve a 45°, sistemi d’intubamento, etc.); per

maggiori informazioni verificare la documentazione a corredo della caldaia.
