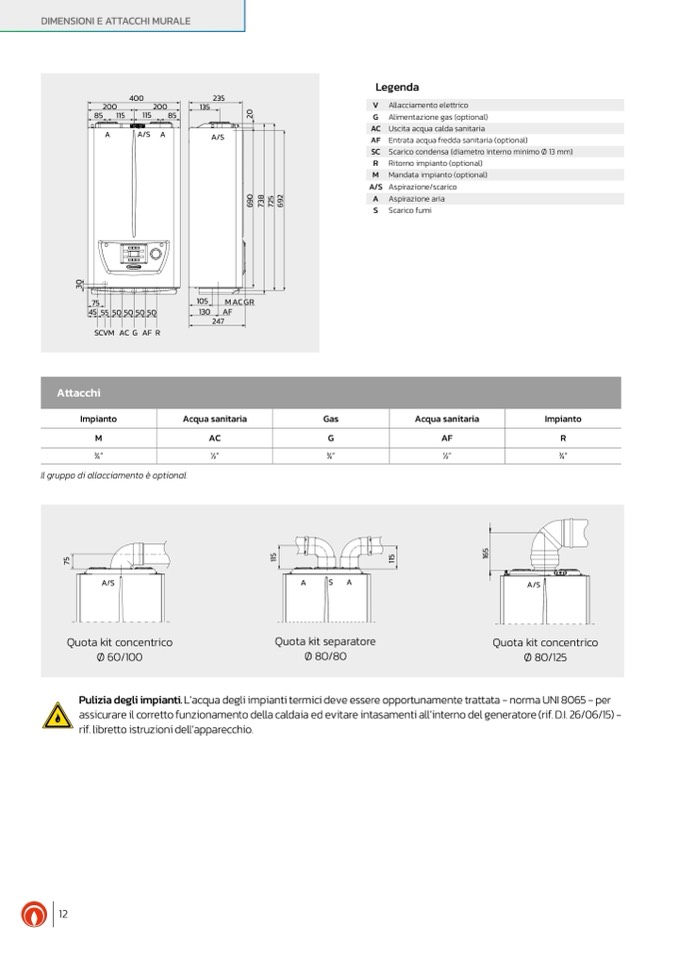

DIMENSIONI E ATTACCHI MURALE

200

400

200

85 115

115

135

235

85

75

45 55 50505050

SCVM AC G AF R

105

MACGR

130 AF

247

3

0

6

9

0

2

0

7

3

8

7

2

5

6

9

2

A

A/SA

A/S

Legenda

V

G

AC

AF

SC

R

M

A/S

A

S

Allacciamento elettrico

Alimentazione gas (optional)

Uscita acqua calda sanitaria

Entrata acqua fredda sanitaria (optional)

Scarico condensa (diametro interno minimo Ø 13 mm)

Ritorno impianto (optional)

Mandata impianto (optional)

Aspirazione/scarico

Aspirazione aria

Scarico fumi

Attacchi

Impianto

Acqua sanitaria

Gas

Acqua sanitaria

Impianto

M

AC

G

AF

R

3⁄4”

1⁄2”

3⁄4”

1⁄2”

3⁄4”

Il gruppo di allacciamento è optional.

7

5

1

1

5

1

1

5

1

6

5

A/S

A

S

A

A/S

Quota kit concentrico

Quota kit separatore

Quota kit concentrico

Ø 60/100

Ø 80/80

Ø 80/125

12

Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 - per

assicurare il corretto funzionamento della caldaia ed evitare intasamenti all’interno del generatore (rif. D.I. 26/06/15) -

rif. libretto istruzioni dell’apparecchio.
