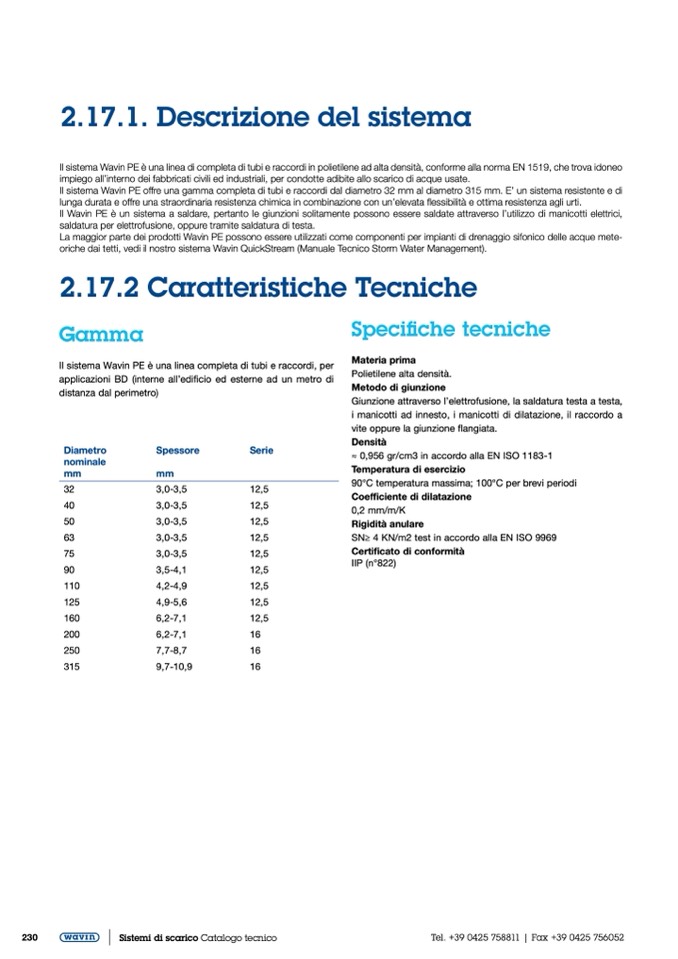

2.17.1. Descrizione del sistema
Il sistema Wavin PE è una linea di completa di tubi e raccordi in polietilene ad alta densità, conforme alla norma EN 1519, che trova idoneo
impiego all’interno dei fabbricati civili ed industriali, per condotte adibite allo scarico di acque usate.
Il sistema Wavin PE offre una gamma completa di tubi e raccordi dal diametro 32 mm al diametro 315 mm. E’ un sistema resistente e di
lunga durata e offre una straordinaria resistenza chimica in combinazione con un’elevata flessibilità e ottima resistenza agli urti.
Il Wavin PE è un sistema a saldare, pertanto le giunzioni solitamente possono essere saldate attraverso l’utilizzo di manicotti elettrici,
saldatura per elettrofusione, oppure tramite saldatura di testa.
La maggior parte dei prodotti Wavin PE possono essere utilizzati come componenti per impianti di drenaggio sifonico delle acque mete-
oriche dai tetti, vedi il nostro sistema Wavin QuickStream (Manuale Tecnico Storm Water Management).
2.17.2 Caratteristiche Tecniche
Gamma
Il sistema Wavin PE è una linea completa di tubi e raccordi, per
applicazioni BD (interne all’edificio ed esterne ad un metro di
distanza dal perimetro)
Specifiche tecniche
Materia prima
Polietilene alta densità.
Metodo di giunzione
Giunzione attraverso l’elettrofusione, la saldatura testa a testa,
i manicotti ad innesto, i manicotti di dilatazione, il raccordo a
vite oppure la giunzione flangiata.
Densità
≈ 0,956 gr/cm3 in accordo alla EN ISO 1183-1
Temperatura di esercizio
90°C temperatura massima; 100°C per brevi periodi
Coefficiente di dilatazione
0,2 mm/m/K
Rigidità anulare
SN≥ 4 KN/m2 test in accordo alla EN ISO 9969
Certificato di conformità
IIP (n°822)
Diametro
nominale
mm
32
40
50
63
75
90
110
125
160
200
250
315
Spessore
Serie
mm
3,0-3,5
12,5
3,0-3,5
12,5
3,0-3,5
12,5
3,0-3,5
12,5
3,0-3,5
12,5
3,5-4,1
12,5
4,2-4,9
12,5
4,9-5,6
12,5
6,2-7,1
12,5
6,2-7,1
16
7,7-8,7
16
9,7-10,9
16
