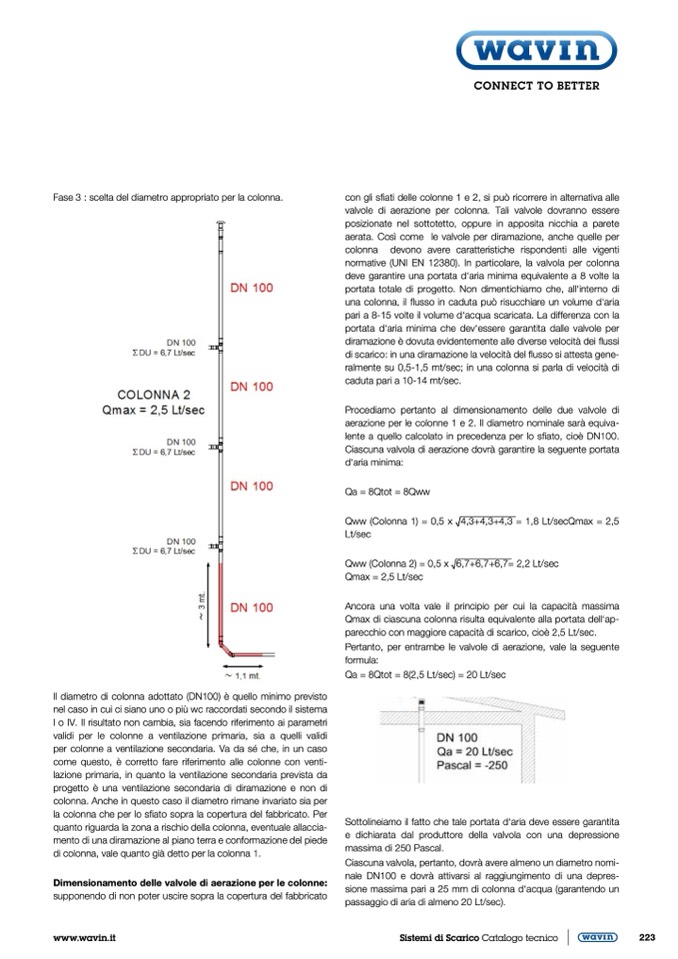

Fase 3 : scelta del diametro appropriato per la colonna.

Il diametro di colonna adottato (DN100) è quello minimo previsto

nel caso in cui ci siano uno o più wc raccordati secondo il sistema

I o IV. Il risultato non cambia, sia facendo riferimento ai parametri

validi per le colonne a ventilazione primaria, sia a quelli validi

per colonne a ventilazione secondaria. Va da sé che, in un caso

come questo, è corretto fare riferimento alle colonne con venti-

lazione primaria, in quanto la ventilazione secondaria prevista da

progetto è una ventilazione secondaria di diramazione e non di

colonna. Anche in questo caso il diametro rimane invariato sia per

la colonna che per lo sfiato sopra la copertura del fabbricato. Per

quanto riguarda la zona a rischio della colonna, eventuale allaccia-

mento di una diramazione al piano terra e conformazione del piede

di colonna, vale quanto già detto per la colonna 1.

Dimensionamento delle valvole di aerazione per le colonne:

supponendo di non poter uscire sopra la copertura del fabbricato

con gli sfiati delle colonne 1 e 2, si può ricorrere in alternativa alle

valvole di aerazione per colonna. Tali valvole dovranno essere

posizionate nel sottotetto, oppure in apposita nicchia a parete

aerata. Così come le valvole per diramazione, anche quelle per

colonna devono avere caratteristiche rispondenti alle vigenti

normative (UNI EN 12380). In particolare, la valvola per colonna

deve garantire una portata d‘aria minima equivalente a 8 volte la

portata totale di progetto. Non dimentichiamo che, all‘interno di

una colonna, il flusso in caduta può risucchiare un volume d‘aria

pari a 8-15 volte il volume d‘acqua scaricata. La differenza con la

portata d‘aria minima che dev‘essere garantita dalle valvole per

diramazione è dovuta evidentemente alle diverse velocità dei flussi

di scarico: in una diramazione la velocità del flusso si attesta gene-

ralmente su 0,5-1,5 mt/sec; in una colonna si parla di velocità di

caduta pari a 10-14 mt/sec.

Procediamo pertanto al dimensionamento delle due valvole di

aerazione per le colonne 1 e 2. Il diametro nominale sarà equiva-

lente a quello calcolato in precedenza per lo sfiato, cioè DN100.

Ciascuna valvola di aerazione dovrà garantire la seguente portata

d‘aria minima:

Qa = 8Qtot = 8Qww

Qww (Colonna 1) = 0,5 x √4,3+4,3+4,3 = 1,8 Lt/secQmax = 2,5

Lt/sec

Qww (Colonna 2) = 0,5 x √6,7+6,7+6,7= 2,2 Lt/sec

Qmax = 2,5 Lt/sec

Ancora una volta vale il principio per cui la capacità massima

Qmax di ciascuna colonna risulta equivalente alla portata dell‘ap-

parecchio con maggiore capacità di scarico, cioè 2,5 Lt/sec.

Pertanto, per entrambe le valvole di aerazione, vale la seguente

formula:

Qa = 8Qtot = 8(2,5 Lt/sec) = 20 Lt/sec

Sottolineiamo il fatto che tale portata d‘aria deve essere garantita

e dichiarata dal produttore della valvola con una depressione

massima di 250 Pascal.

Ciascuna valvola, pertanto, dovrà avere almeno un diametro nomi-

nale DN100 e dovrà attivarsi al raggiungimento di una depres-

sione massima pari a 25 mm di colonna d‘acqua (garantendo un

passaggio di aria di almeno 20 Lt/sec).
