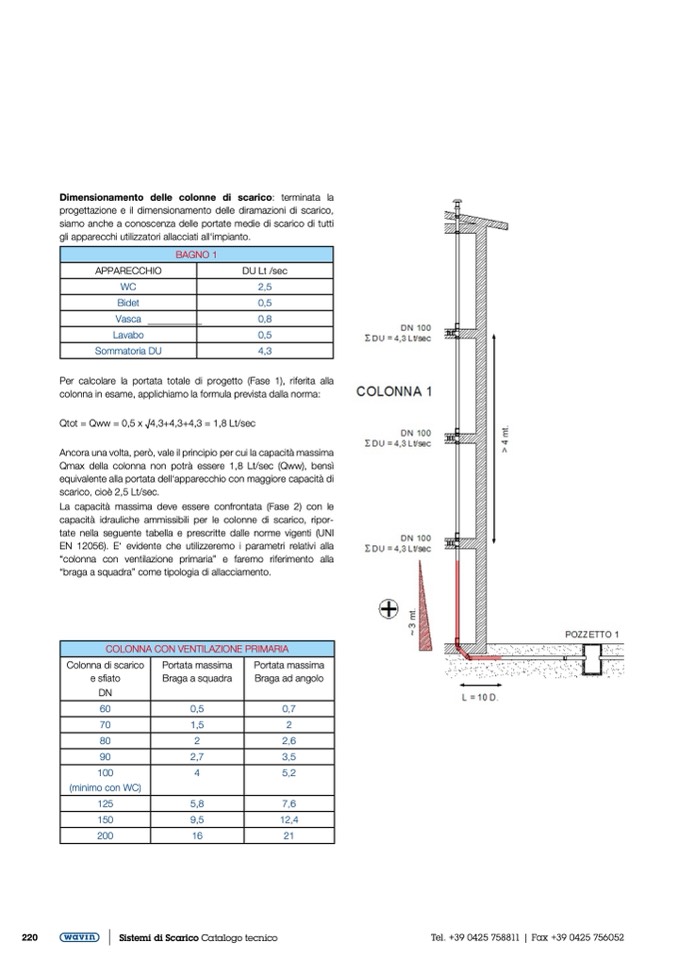

Dimensionamento delle colonne di scarico: terminata la

progettazione e il dimensionamento delle diramazioni di scarico,

siamo anche a conoscenza delle portate medie di scarico di tutti

gli apparecchi utilizzatori allacciati all‘impianto.

Per calcolare la portata totale di progetto (Fase 1), riferita alla

colonna in esame, applichiamo la formula prevista dalla norma:

Qtot = Qww = 0,5 x √4,3+4,3+4,3 = 1,8 Lt/sec

Ancora una volta, però, vale il principio per cui la capacità massima

Qmax della colonna non potrà essere 1,8 Lt/sec (Qww), bensì

equivalente alla portata dell‘apparecchio con maggiore capacità di

scarico, cioè 2,5 Lt/sec.

La capacità massima deve essere confrontata (Fase 2) con le

capacità idrauliche ammissibili per le colonne di scarico, ripor-

tate nella seguente tabella e prescritte dalle norme vigenti (UNI

EN 12056). E‘ evidente che utilizzeremo i parametri relativi alla

“colonna con ventilazione primaria” e faremo riferimento alla

“braga a squadra” come tipologia di allacciamento.

BAGNO 1

APPARECCHIO DU Lt /sec

WC 2,5

Bidet 0,5

Vasca 0,8

Lavabo 0,5

Sommatoria DU 4,3

COLONNA CON VENTILAZIONE PRIMARIA

Colonna di scarico

e sfiato

DN

Portata massima

Braga a squadra

Portata massima

Braga ad angolo

60

0,5

0,7

70

1,5

2

80

2

2,6

90

2,7

3,5

100

(minimo con WC)

4 5,2

125

5,8

7,6

150

9,5 12,4

200

16

21

220
