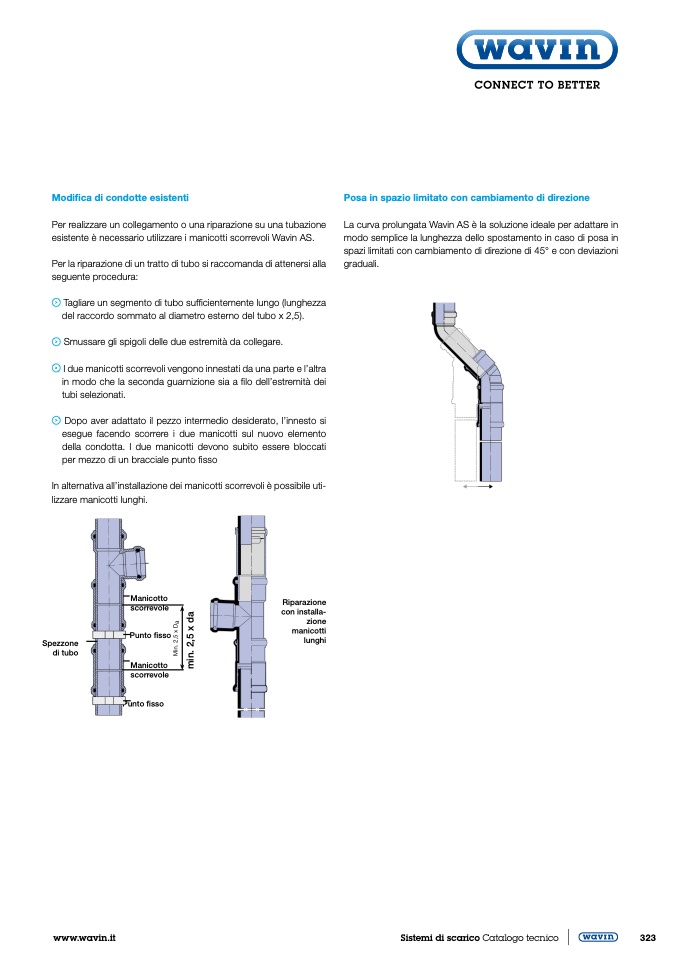

Modifica di condotte esistenti

Per realizzare un collegamento o una riparazione su una tubazione

esistente è necessario utilizzare i manicotti scorrevoli Wavin AS.

Per la riparazione di un tratto di tubo si raccomanda di attenersi alla

seguente procedura:

Tagliare un segmento di tubo sufficientemente lungo (lunghezza

del raccordo sommato al diametro esterno del tubo x 2,5).

Smussare gli spigoli delle due estremità da collegare.

I due manicotti scorrevoli vengono innestati da una parte e l’altra

in modo che la seconda guarnizione sia a filo dell’estremità dei

tubi selezionati.

Dopo aver adattato il pezzo intermedio desiderato, l’innesto si

esegue facendo scorrere i due manicotti sul nuovo elemento

della condotta. I due manicotti devono subito essere bloccati

per mezzo di un bracciale punto fisso

In alternativa all’installazione dei manicotti scorrevoli è possibile uti-

lizzare manicotti lunghi.

Posa in spazio limitato con cambiamento di direzione

La curva prolungata Wavin AS è la soluzione ideale per adattare in

modo semplice la lunghezza dello spostamento in caso di posa in

spazi limitati con cambiamento di direzione di 45° e con deviazioni

graduali.

m

i

n

.

2

,

5

x

d

a

Spezzone

di tubo

Manicotto

scorrevole

Punto fisso

Manicotto

scorrevole

Punto fisso

Riparazione

con installa-

zione

manicotti

lunghi
