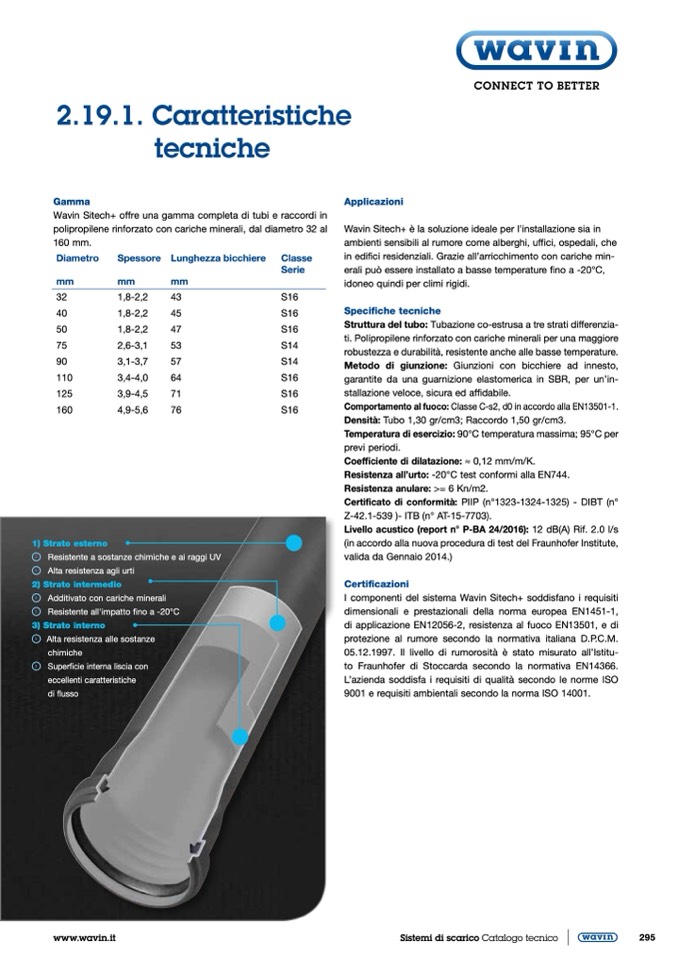

2.19.1. Caratteristiche

tecniche

Gamma

Wavin Sitech+ offre una gamma completa di tubi e raccordi in

polipropilene rinforzato con cariche minerali, dal diametro 32 al

160 mm.

Applicazioni

Wavin Sitech+ è la soluzione ideale per l’installazione sia in

ambienti sensibili al rumore come alberghi, uffici, ospedali, che

in edifici residenziali. Grazie all’arricchimento con cariche min-

erali può essere installato a basse temperature fino a -20°C,

idoneo quindi per climi rigidi.

Specifiche tecniche

Struttura del tubo: Tubazione co-estrusa a tre strati differenzia-

ti. Polipropilene rinforzato con cariche minerali per una maggiore

robustezza e durabilità, resistente anche alle basse temperature.

Metodo di giunzione: Giunzioni con bicchiere ad innesto,

garantite da una guarnizione elastomerica in SBR, per un’in-

stallazione veloce, sicura ed affidabile.

Comportamento al fuoco: Classe C-s2, d0 in accordo alla EN13501-1.

Densità: Tubo 1,30 gr/cm3; Raccordo 1,50 gr/cm3.

Temperatura di esercizio: 90°C temperatura massima; 95°C per

previ periodi.

Coefficiente di dilatazione: ≈ 0,12 mm/m/K.

Resistenza all’urto: -20°C test conformi alla EN744.

Resistenza anulare: >= 6 Kn/m2.

Certificato di conformità: PIIP (n°1323-1324-1325) - DIBT (n°

Z-42.1-539 )- ITB (n° AT-15-7703).

Livello acustico (report n° P-BA 24/2016): 12 dB(A) Rif. 2.0 l/s

(in accordo alla nuova procedura di test del Fraunhofer Institute,

valida da Gennaio 2014.)

Certificazioni

I componenti del sistema Wavin Sitech+ soddisfano i requisiti

dimensionali e prestazionali della norma europea EN1451-1,

di applicazione EN12056-2, resistenza al fuoco EN13501, e di

protezione al rumore secondo la normativa italiana D.P.C.M.

05.12.1997. Il livello di rumorosità è stato misurato all’Istitu-

to Fraunhofer di Stoccarda secondo la normativa EN14366.

L’azienda soddisfa i requisiti di qualità secondo le norme ISO

9001 e requisiti ambientali secondo la norma ISO 14001.

Diametro

Spessore

mm

mm

Lunghezza bicchiere

Classe

Serie

mm

43

S16

45

S16

47

S16

53

S14

57

S14

64

S16

32

40

50

75

90

110

125

160

1) Strato esterno

1,8-2,2

1,8-2,2

1,8-2,2

2,6-3,1

3,1-3,7

3,4-4,0

3,9-4,5

4,9-5,6

71

76

S16

S16

Resistente a sostanze chimiche e ai raggi UV

Alta resistenza agli urti

2) Strato intermedio

Additivato con cariche minerali

Resistente all'impatto fino a -20°C

3) Strato interno

Alta resistenza alle sostanze

chimiche

Superficie interna liscia con

eccellenti caratteristiche

di flusso
