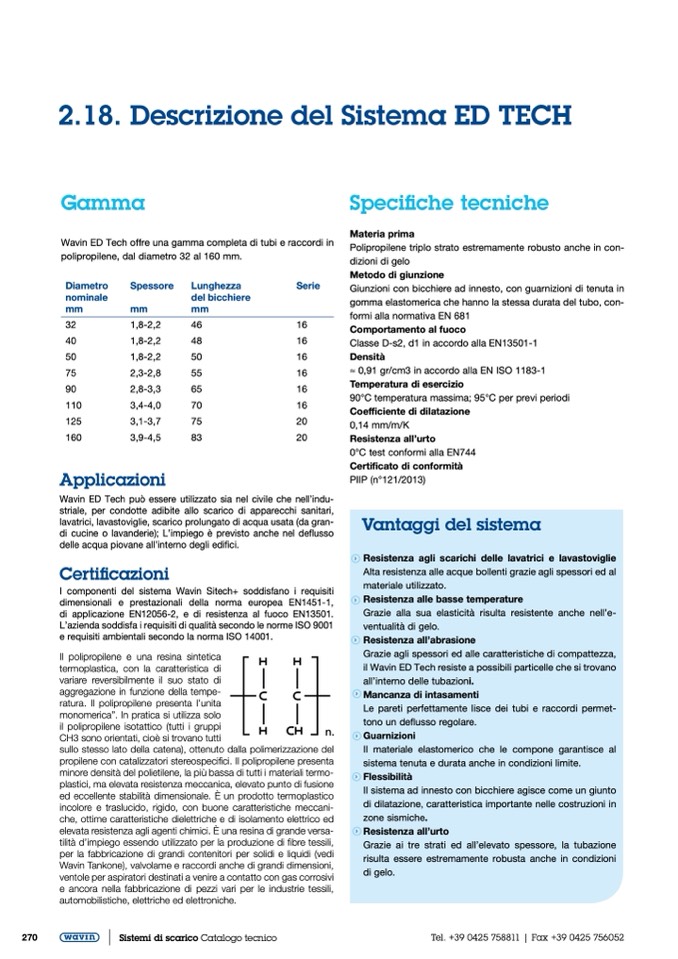

2.18. Descrizione del Sistema ED TECH

Gamma

Wavin ED Tech offre una gamma completa di tubi e raccordi in

polipropilene, dal diametro 32 al 160 mm.

Diametro

Spessore

Lunghezza

Serie

nominale

del bicchiere

mm

mm

mm

32

1,8-2,2

46

16

40

1,8-2,2

48

16

50

1,8-2,2

50

75

2,3-2,8

55

16

90

2,8-3,3

65

16

110

3,4-4,0

70

16

125

3,1-3,7

75

20

Specifiche tecniche

Materia prima

Polipropilene triplo strato estremamente robusto anche in con-

dizioni di gelo

Metodo di giunzione

Giunzioni con bicchiere ad innesto, con guarnizioni di tenuta in

gomma elastomerica che hanno la stessa durata del tubo, con-

formi alla normativa EN 681

Comportamento al fuoco

Classe D-s2, d1 in accordo alla EN13501-1

Densità

≈ 0,91 gr/cm3 in accordo alla EN ISO 1183-1

Temperatura di esercizio

90°C temperatura massima; 95°C per previ periodi

Coefficiente di dilatazione

0,14 mm/m/K

Resistenza all’urto

0°C test conformi alla EN744

Certificato di conformità

PIIP (n°121/2013)

Vantaggi del sistema

Resistenza agli scarichi delle lavatrici e lavastoviglie

Alta resistenza alle acque bollenti grazie agli spessori ed al

materiale utilizzato.

Resistenza alle basse temperature

Grazie alla sua elasticità risulta resistente anche nell’e-

ventualità di gelo.

Resistenza all’abrasione

Grazie agli spessori ed alle caratteristiche di compattezza,

il Wavin ED Tech resiste a possibili particelle che si trovano

all’interno delle tubazioni.

Mancanza di intasamenti

Le pareti perfettamente lisce dei tubi e raccordi permet-

tono un deflusso regolare.

Guarnizioni

Il materiale elastomerico che le compone garantisce al

sistema tenuta e durata anche in condizioni limite.

Flessibilità

Il sistema ad innesto con bicchiere agisce come un giunto

di dilatazione, caratteristica importante nelle costruzioni in

zone sismiche.

Resistenza all’urto

Grazie ai tre strati ed all’elevato spessore, la tubazione

risulta essere estremamente robusta anche in condizioni

di gelo.

160

3,9-4,5

83

Applicazioni

16

20

Wavin ED Tech può essere utilizzato sia nel civile che nell’indu-

striale, per condotte adibite allo scarico di apparecchi sanitari,

lavatrici, lavastoviglie, scarico prolungato di acqua usata (da gran-

di cucine o lavanderie); L’impiego è previsto anche nel deflusso

delle acqua piovane all’interno degli edifici.

Certificazioni

I componenti del sistema Wavin Sitech+ soddisfano i requisiti

dimensionali e prestazionali della norma europea EN1451-1,

di applicazione EN12056-2, e di resistenza al fuoco EN13501.

L’azienda soddisfa i requisiti di qualità secondo le norme ISO 9001

e requisiti ambientali secondo la norma ISO 14001.

Il polipropilene e una resina sintetica

termoplastica, con la caratteristica di

variare reversibilmente il suo stato di

aggregazione in funzione della tempe-

ratura. Il polipropilene presenta l’unita

monomerica”. In pratica si utilizza solo

il polipropilene isotattico (tutti i gruppi

CH3 sono orientati, cioè si trovano tutti

sullo stesso lato della catena), ottenuto dalla polimerizzazione del

propilene con catalizzatori stereospecifici. Il polipropilene presenta

minore densità del polietilene, la più bassa di tutti i materiali termo-

plastici, ma elevata resistenza meccanica, elevato punto di fusione

ed eccellente stabilità dimensionale. È un prodotto termoplastico

incolore e traslucido, rigido, con buone caratteristiche meccani-

che, ottime caratteristiche dielettriche e di isolamento elettrico ed

elevata resistenza agli agenti chimici. È una resina di grande versa-

tilità d’impiego essendo utilizzato per la produzione di fibre tessili,

per la fabbricazione di grandi contenitori per solidi e liquidi (vedi

Wavin Tankone), valvolame e raccordi anche di grandi dimensioni,

ventole per aspiratori destinati a venire a contatto con gas corrosivi

e ancora nella fabbricazione di pezzi vari per le industrie tessili,

automobilistiche, elettriche ed elettroniche.
